产品综述 |
JA系列氦回收液化系统按照用户场地进行个性化专业设计,配置专业回收接头的不锈钢回收管线铺设到用户场地,快速完成氦气回收,再以高速氦气压缩机增压存储在标准氦气钢瓶中,全自动运行,回收效率>94%.
CP/CPC氦纯化系统分别以液氮和G-M制冷机为冷源,在70K-20K温区对回收氦气组份中残存的杂质进行气液分离和低温吸附纯化,获取>99.999%的高纯氦气,全自动运行,纯化流量:1-200m3/h.
JA氦液化系统以G-M制冷机为冷源,一体式湿式结构设计,配置自主知识产权的高效换热总成,完成氦气液化,再通过液氦传输管线实现液氦分装及直接加注,全自动运行,液化率:5-200L/D(1-3psi)。 |
优势说明 |
※ 超过十八年的氦回收纯化液化系统设计、集成、测试、运行经验;
※ 采用G-M制冷机为冷源,性能稳定;
※ 整体回收率>94%;
※ 提供JA系统全部单元设备(回收/纯化/液化/冷水机组)一站式售后服务体系;
※ JA系统软件终身免费升级,设备终生维护;
※ 北京/合肥两地研发场地,为用户提供全年无休快捷售后服务;
※ 为用户提供专业升级扩容服务;
|
JARL 运行模式 |

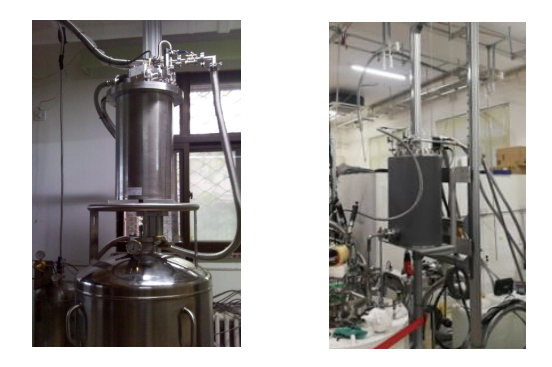

闭路自循环液化模式 |
低温仪器设备液氦杜瓦挥发的氦气直接经金属管线进入JASC氦液化器液化,液氦再经输液管进入低温仪器设备杜瓦,从而形成闭路自循环液化模式; |
※ 占地面积小,不占用实验室空间;
※ 省略回收单元和纯化单元,减少设备投入,维护工作量减少;
※ 可通过钢瓶高纯氦气进行氦气或液氦补充;
|
 |

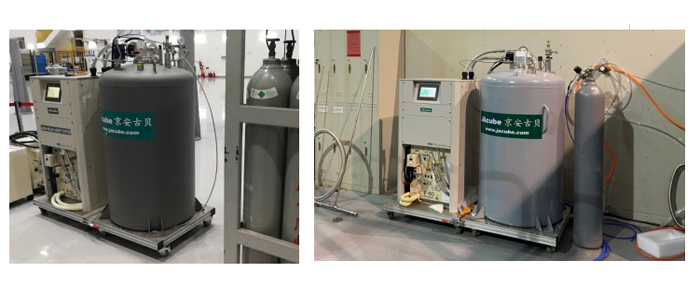

直接液化模式 |
低温仪器设备液氦杜瓦挥发的氦气经金属管线直接进入外置的JA氦液化器液化,液化的液氦存储于JA氦液化器液氦杜瓦中,再经输液管连续或定期向低温仪器设备进行液氦补充。 |
※ 省略回收单元和纯化单元,减少设备投入,维护工作量减少;
※ 避免因低温仪器设备复温造成的液氦/氦气损失;
※ 可灵活使用,随时可以升级为全流程氦回收纯化液化系统;
|
 |

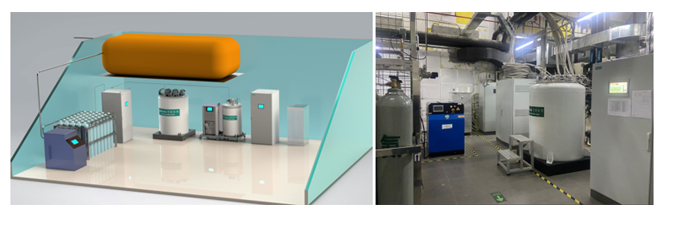

全流程氦回收纯化液化系统 |
JARL系统由回收单元、纯化单元、液化单元组成,完成低温仪器设备护发氦气的回收、增压、纯化、液化流程;各单元可以单独全自动运行工作; |
※ 一套完整的氦气回收纯化液化系统;
※ 可以完成挥发氦气、液氦加注过量冷氦气的100%回收;
※ 各单元可以单独全自动运行工作,回收氦气增压存储/高纯氦气制备存储/液氦制备存储;
※ 可作为氦气回收纯化液化平台,实现资源共享;
|
 |
|
